Nýtovací matice představují nejspolehlivější způsob, jak vytvořit pevný závit v tenkostěnných materiálech, kde nelze použít běžný šroub. Správný výběr typu a velikosti nýtovací matice společně s kvalitními nýtovacími kleštěmi zajistí trvanlivý spoj bez nutnosti přístupu z druhé strany plechu. Tento postup vám umožní rychlou a profesionální montáž i v místech, kam se s klasickou maticí běžně nedostanete.
🔑 Klíčové body
- Nýtovací matice jsou vhodné pro upevnění v tenkých plechách od 0,5 do 3 mm.
- Pro montáž nýtovacích matic se běžně používají nýtovací kleště s vyměnitelnými hlavami.
- Velikost nýtovací matice je třeba zvolit podle tloušťky a materiálu plechu, nejčastěji M4 až M10.
- Montáž nýtovací matice krok za krokem zahrnuje přípravu otvoru, nasazení matice a dotažení pomocí kleští.
- Nýtovací matice poskytují pevné spojení bez svařování, vhodné pro různé materiály včetně hliníku a oceli.
Jak vybrat správnou velikost nýtovací matice podle projektu
Správná velikost nýtovací matice přímo ovlivňuje pevnost spoje a spolehlivost instalace v daném materiálu. Při výběru musíte vždy zohlednit tloušťku plechu, do kterého nýtovací matici instalujete, a předpokládané mechanické namáhání spoje.
Jak změřit tloušťku a typ materiálu plechu
Před nákupem materiálu vždy změřte tloušťku plechu posuvným měřítkem, tedy šuplerou. Pro běžné projekty se tloušťka plechu pohybuje mezi 0,5 mm a 3,0 mm. Materiál plechu určíte vizuálně nebo pomocí magnetu, což vám napoví, zda pracujete s hliníkem, ocelí či nerezí, a pomůže zvolit správné typy nýtovacích matic.
Standardní velikosti a jejich použití
Velikosti nýtovacích matic vybírejte podle požadovaného závitu a rozsahu sevření, který uvádí výrobce. Níže uvedená tabulka shrnuje nejčastější rozměry pro běžné dílenské využití:
| Velikost závitu | Rozsah sevření (mm) | Typické použití |
|---|---|---|
| M4 | 0,5 – 2,0 | tenké hliníkové plechy |
| M5 | 0,5 – 2,5 | běžné konstrukční spoje |
| M6 | 0,5 – 3,0 | nosné prvky a rámy |
| M8 | 1,0 – 3,5 | namáhané strojní součásti |
| M10 | 1,0 – 4,0 | silnostěnné kovové profily |
Odborná rada: Vždy vybírejte matici tak, aby její sevřený límec přesně odpovídal tloušťce materiálu, jinak riskujete vytržení závitu.
Jak vybrat velikost podle projektu
Při rozhodování, jak vybrat vhodnou velikost nýtovací matice pro daný projekt, sledujte především průměr šroubu, který do ní následně zašroubujete. Pevnost spoje závisí na správném usazení matice v otvoru, proto vždy vrtejte přesným vrtákem dle doporučení výrobce matice. Vyhnete se tak časté chybě, kdy je otvor příliš velký a matice se v plechu protáčí.
Jaké jsou druhy nýtovacích matic a jejich využití
Správný výběr spojovacího materiálu je klíčový pro dlouhodobou životnost vaší konstrukce. Jaké jsou druhy nýtovacích matic a jejich použití, si rozebereme v následujících podkapitolách, abyste vždy zvolili správný prvek pro váš projekt. Jak uvádí encyklopedie Wikipedia, nýtovací matice umožňují vytvořit závit i v materiálech, kde by klasický řezaný závit neudržel potřebné zatížení.
Plochá nýtovací matice
Plochá nýtovací matice disponuje minimální hlavou, která po instalaci téměř nevyčnívá nad povrch plechu. Tento typ je ideální pro tenké materiály, kde je vyžadován pohledově čistý spoj bez zbytečných nerovností. Při montáži nýtovací matice do tenkého plechu dosáhnete zapuštěného vzhledu, který nebrání následnému přiložení dalších součástí.
Válcová nýtovací matice
Válcová nýtovací matice představuje standard pro silnější materiály a nosné konstrukce. Díky svému tvaru poskytuje dostatečnou plochu pro deformaci dříku, což zajistí vysokou odolnost proti vytržení z podkladu. Tento typ volí kutilové nejčastěji pro instalace nýtovacích matic do ocelových profilů, kde je pevnost spoje naprosto zásadní prioritou.
Nýtovací matice s přírubou
Nýtovací matice s přírubou vyniká širokým límcem, který zajišťuje větší oporu a pevnost spoje v měkčích materiálech. Příruba rozkládá tahové síly na větší plochu, čímž eliminuje chyby při použití nýtovacích matic, jako je proříznutí otvoru. Využijete ji zejména tam, kde spoj čelí vibracím nebo častému namáhání.
| Typ matice | Hlavní výhoda | Typické použití |
|---|---|---|
| Plochá | Nízký profil | Tenké plechy, estetické spoje |
| Válcová | Vysoká pevnost | Silnější materiály, rámy |
| S přírubou | Velká dosedací plocha | Měkké materiály, vibrace |
Odborná rada: Při výběru vždy zkontrolujte správné velikosti nýtovacích matic vzhledem k průměru vyvrtaného otvoru a tloušťce materiálu. Pokud zvolíte špatný rozměr, hrozí protáčení matice v otvoru nebo její deformace při použití nýtovací kleště. Pro dosažení maximální efektivity doporučuji používat kvalitní nýtovací kleště s nastavitelným zdvihem.
Jak vybrat vhodné nýtovací kleště pro různé typy matic
Výběr správného nářadí je klíčový pro úspěšnou instalaci nýtovací matice. Nýtovací kleště vybírejte vždy podle četnosti práce, materiálu nýtovací matice a požadované velikosti závitu.

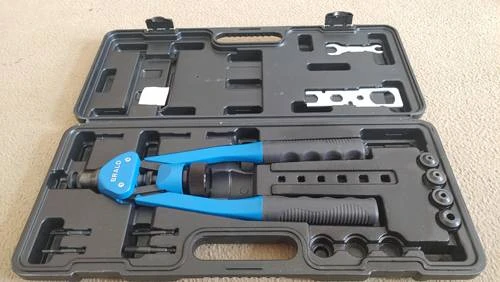

Manuální nýtovací kleště
Pro menší projekty a občasnou práci v dílně plně postačí manuální nýtovací kleště. Tyto nástroje jsou lehké, cenově dostupné a umožňují přesnou montáž nýtovací matice v omezených prostorech. Při výběru hlídejte pákový mechanismus, který snižuje fyzickou námahu při deformaci nýtu a minimalizuje chyby při použití nýtovacích matic.
Hydraulické a pneumatické kleště
V profesionálním prostředí využijte hydraulické nebo pneumatické nýtovací kleště, které jsou navrženy pro vysokou frekvenci spojů. Tyto typy nýtovacích kleští zaručují konstantní přítlačnou sílu, což zajišťuje maximální pevnost spoje u náročných kovových konstrukcí. Jsou ideální pro instalaci nýtovacích matic z tvrdších materiálů, jako je nerezová ocel.

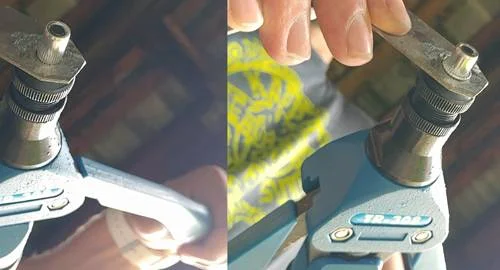

Nastavení kleští pro různé velikosti matic
Správné nastavení kleští je podmíněno použitím správné trnu a hlavice podle průměru závitu.
- Výměna hlavice: pro každou velikost nýtovací matice vyberte odpovídající koncovku.
- Kalibrace zdvihu: upravte délku tahu tak, aby nedošlo k poškození závitu matice.
- Kontrola materiálu: u nerezových matic nastavte vyšší přítlak než u hliníkových variant.
Odborná rada: Vždy ověřte, zda jsou velikosti nýtovacích matic kompatibilní s rozsahem vašich kleští, abyste předešli deformaci matice nebo poškození hlavy nástroje.
Jak správně připravit materiál pro instalaci nýtovací matice
Správná příprava otvoru je klíčovým předpokladem pro úspěšnou montáž nýtovací matice a zajištění vysoké pevnosti spoje. Pokud otvor neodpovídá specifikaci, instalace nýtovacích matic končí deformací materiálu nebo nedostatečným sevřením závitu.
Měření a značení otvoru
Před samotným vrtáním musíte vybrat správnou velikost nýtovací matice podle tloušťky plechu. Pro dosažení pevného spoje zvolte průměr otvoru přesně podle technického listu výrobce, obvykle o 0,1 mm větší, než je jmenovitý průměr dříku matice. Přesné měření a značení středící důlčíkem zabrání nežádoucímu posunu vrtáku.

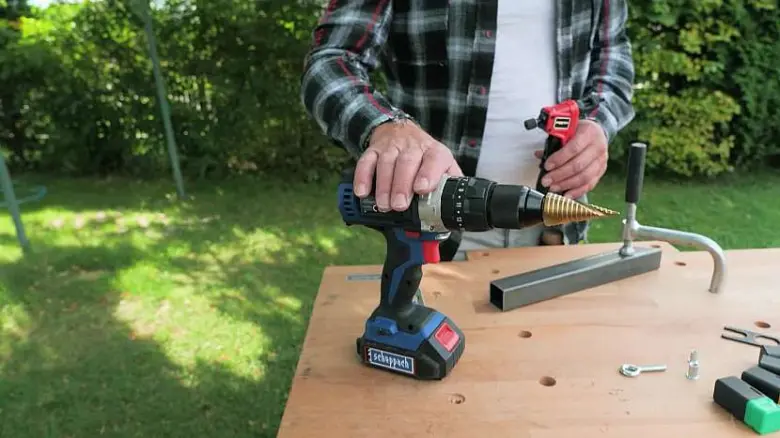

Vrtání otvoru
Pro vrtání do tenkých plechů použijte kvalitní HSS vrták s ostrým břitem. Při vrtání do hliníkového plechu pracujte s nízkými otáčkami, aby nedošlo k přehřátí a vytrhávání kovu. Tento praktický postup instalace nýtovací matice do hliníkového plechu vyžaduje kolmé vedení nástroje, jinak se matice při deformaci nakloní a spoj nebude těsný.
Čištění a kontrola otvoru
Po vyvrtání vždy odstraňte kovové otřepy pomocí záhlubníku nebo pilníku, protože čištění otvoru zásadně zvyšuje kvalitu spoje. Zbytky špon mezi maticí a plechem patří mezi nejčastější chyby při použití nýtovacích matic, které vedou k povolení spoje.
- Označení středu – důlčíkem vyznačte přesný bod pro vrtání.
- Vrtání otvoru – vytvořte čistý otvor odpovídající průměru dříku matice.
- Odstranění otřepů – začistěte hrany otvoru z obou stran plechu.
- Kontrola rozměru – ověřte těsnost usazení matice před použitím kleští.
Odborná rada: Při práci s tenkými plechy vždy dbejte na to, aby zvolené velikosti nýtovacích matic odpovídaly rozsahu sevření materiálu, jinak hrozí protočení nýtu v otvoru.

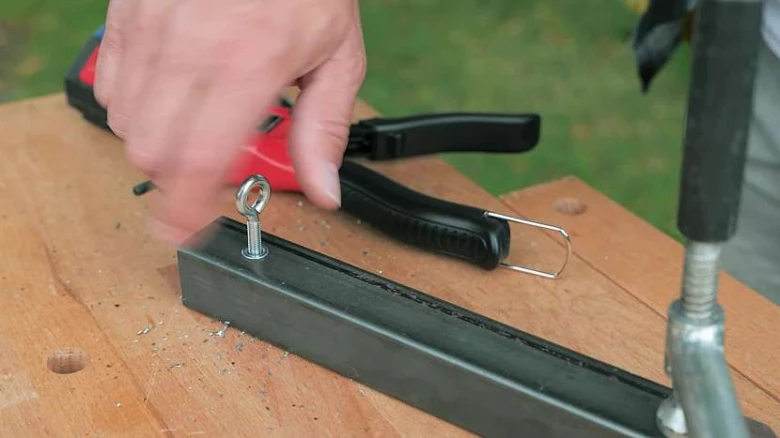

Jak postupovat při montáži nýtovací matice krok za krokem
Správná instalace nýtovacích matic vyžaduje pečlivou přípravu a správné nářadí. Následující návod na použití nýtovacích matic krok za krokem vám zajistí pevný spoj během dvou minut.
Nasazení nýtovací matice do otvoru
Pro úspěšnou montáž nýtovací matice vyvrtejte otvor odpovídající průměru dříku matice s tolerancí maximálně 0,1 mm. Otvor zbavte kovových otřepů pilníkem, aby matice dosedla celou plochou na materiál plechu. Následně vložte matici do otvoru tak, aby její límec pevně doléhal k povrchu. Správné nasazení matice do otvoru je klíčové pro rovnoměrné rozložení tlaku při následném lisování.
Použití nýtovacích kleští pro dotažení matice
Při práci využijte nýtovací kleště, které zajistí rovnoměrné dotažení matice bez poškození závitu. Kleště našroubujte na trn matice a pomocí pákového mechanismu stáhněte tělo matice tak, aby se na zadní straně plechu vytvořil deformační límec. Jak používat kleště na nýtovací matice správně se naučíte díky citu v rukojetích; přestaňte vyvíjet tah v momentě, kdy ucítíte výrazný odpor. Vyhněte se nadměrné síle, která by mohla strhnout závit.
Kontrola pevnosti a kvality spoje
Po instalaci nýtovacích matic proveďte vizuální kontrolu spoje. Matice nesmí být v otvoru volná a její deformační límec musí být rovnoměrně rozprostřen po obvodu. Pevnost spoje ověřte zkušebním zašroubováním šroubu.
- Příprava otvoru – vyvrtejte otvor o průměru odpovídajícím velikosti nýtovací matice.
- Nasazení matice – vložte matici do připraveného otvoru v plechu.
- Fixace kleštěmi – našroubujte trn kleští do matice a stiskněte rukojeti pro deformaci těla.
- Kontrola spoje – ověřte pevnost dotažení a čistotu závitu po vyjmutí trnu.
Odborná rada: Pokud provádíte instalaci nýtovacích matic do hliníkového plechu, pracujte pomalu, abyste předešli deformaci měkkého materiálu v okolí otvoru.
Časté chyby při použití nýtovacích matic a jak se jim vyhnout
Při práci s nýtovacími maticemi se setkávám s několika častými přešlapy, kterým se můžete snadno vyhnout správnou přípravou. Znalost toho, jaké chyby se nejčastěji dělají při použití nýtovacích matic, vám ušetří čas i zničený materiál.
Nesprávný výběr velikosti nýtovací matice
Výběr nesprávné velikosti nýtovací matice vede k uvolnění spoje po krátké době provozu. Vždy ověřte tloušťku materiálu plechu a průměr otvoru. Použití špatného rozměru znemožní správnou deformaci matice, což zásadně snižuje mechanickou pevnost celého spoje v namáhaných konstrukcích.
Chyby při vrtání otvoru
Přesné vrtání otvoru je základem úspěšné instalace nýtovací matice. Pokud vyvrtáte otvor příliš velký, matice se v plechu protočí a ztrácí fixaci. Malý otvor naopak brání správnému usazení, což vede k deformaci okolí spoje a výrazně oslabuje pevnost spoje v tahu.
Přetahování a nesprávné dotažení matice
Přetahování matice při montáži vede k poškození materiálu nebo stržení závitu. Používejte kvalitní nýtovací kleště s nastavitelným zdvihem.
- Vždy měřte tloušťku plechu posuvným měřítkem.
- Dodržujte doporučené otáčky vrtačky pro čistý řez.
- Ukončete nýtování v momentě, kdy ucítíte odpor kleští.
Odborná rada: Před ostrým spojem si vždy vyzkoušejte instalaci na odpadním kusu materiálu se stejnou tloušťkou. Získáte tak cit pro správný přítlak nýtovacích kleští.
Časté dotazy
Jaké jsou nejběžnější velikosti nýtovacích matic?
Nejběžnější velikosti jsou M4, M5, M6, M8 a M10, vhodné pro plechy o tloušťce 0,5 až 3 mm.
Jaké nýtovací kleště jsou vhodné pro domácí použití?
Pro domácí použití jsou vhodné manuální nýtovací kleště, které zvládnou menší množství montáží a mají nižší cenu.
Mohu instalovat nýtovací matice bez nýtovacích kleští?
Montáž bez kleští je možná, ale nedoporučuje se kvůli riziku nesprávného dotažení a poškození spoje.
Jaký otvor je potřeba vyvrtat pro nýtovací matici M6?
Pro matici M6 se obvykle vrtá otvor o průměru 7 mm, přesně podle velikosti výrobce.
Jak se vyhnout poškození materiálu při montáži nýtovací matice?
Použijte správnou velikost matice, přesný otvor a nepřetahujte matici nýtovacími kleštěmi.
Jak fungují nýtovací matice a kdy je vhodné je použít?
Nýtovací matice se upevňují zatažením závitu, čímž se vytvoří pevné spojení; jsou ideální pro tenké materiály, kde není možné použít klasické šroubování.
Jak vybrat nýtovací kleště podle typu použitých matic?
Vyberte kleště kompatibilní s průměrem matic, například kleště pro M4 až M8; některé modely mají vyměnitelné hlavy pro různé velikosti.
Jak správně připravit otvor v materiálu před instalací nýtovací matice?
Vyvrtejte otvor o průměru přesně odpovídajícím doporučení výrobce, obvykle o 0,1 až 0,2 mm větší než vnější průměr matice.
Jaký je správný postup montáže nýtovací matice krok za krokem?
1) Vyvrtejte otvor, 2) vložte nýtovací matici, 3) nasaďte kleště, 4) zatáhněte závit, dokud se matice nezafixuje, 5) uvolněte kleště.
Jaké jsou nejčastější chyby při použití nýtovacích matic a jak se jim vyhnout?
Časté chyby jsou špatný rozměr otvoru a nedostatečné utažení; vždy dodržujte doporučené rozměry a sílu utažení.
Kdy je vhodnější použít nýtovací matice místo klasického šroubování nebo svařování?
Použijte nýtovací matice při práci s tenkými plechy nebo materiály, kde by klasické šroubování bylo neefektivní a svařování by mohlo poškodit materiál.
Jaké jsou hlavní druhy nýtovacích matic a jejich specifické využití?
Existují hladké, s límcem a s uzávěrem; hladké jsou pro běžné použití, s límcem pro zvýšenou pevnost, s uzávěrem pro zakrytí závitu.
